新版本RDSim2023.03重点关注实际工程方向的建模-求解-分析一体化仿真模块。全新的三维周期结构建模器完美攻克了大规模频选结构生成慢、异形曲面频选建模复杂等一系列工程痛点。此外，RDSim频域电磁求解器完成了全面的升级，高效解决天线罩性能分析、馈源性能优化等复杂工程问题。 RDSim2023.03新功能包括在任意曲面下的频选表面快速建模、阵列快速建模、多层薄涂层建模、馈源快速设计等。软件云版本已上线，正式开启云化在线仿真协作的新时代！

01 霍莱沃仿真云平台上线

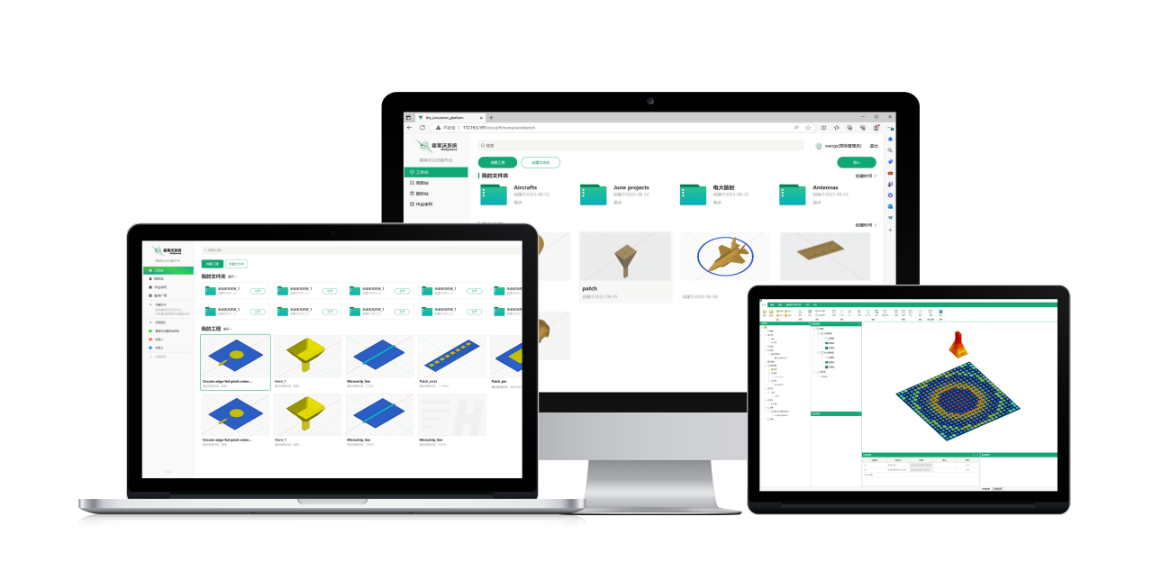

随着云计算技术的不断成熟，RDSim迎来了新一轮的颠覆与升级——霍莱沃仿真云平台（以下简称“云平台”）。

云平台集成了RDSim完整的计算引擎以及功能模块，以云服务的方式为用户提供各种前处理服务、超算服务、储存服务等，便于用户根据业务需求按需使用。云平台支持仿真团队建立线上协同工程，协同工程允许多用户同时进行操作，避免了传统项目协作中耗时的工程接力与迭代。此外，云平台具备强大的交互性，用户可以将仿真工程以链接形式快速分享，并对其进行实时批注与回复，进一步增强工程相关的交流与互动。

超算硬件资源支持用户在线体验“PC式高性能计算”，包含云端资源存储、算力资源分配、高算资源调用等功能，在降本增效的同时开启了全新的协同仿真模式！

02 频率选择表面建模

随着超材料和频选表面等新型电磁材料的广泛运用，大规模频选建模成为电磁工程师们的一大关注点。传统曲面频选的建立通常需要工程师手动铺设，存在步骤繁杂、耗时量大、操作误差累加等难点。针对此类问题，RDSim提供了完美的解决方案——一键式快捷频选建模。

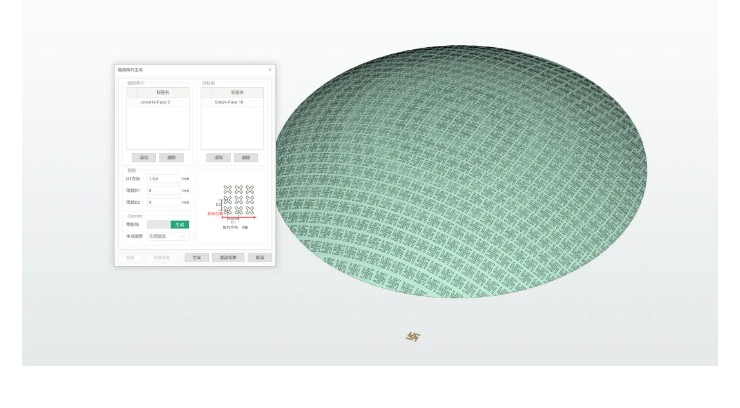

本次升级，RDSim首次运用曲面自适应建模技术，一步实现针对可展开/不可展开/规则/异形曲面的超高速频选建模！生成16万+曲面FSS单元用时不超过5分钟。

RDSim的快速频选建模功能高度适用于电大模型隐身设计、大规模共形阵列分析等领域，为用户提供精准的建模支持，让复杂频选表面的设计与建立变得轻松而高效。

03 多层薄涂层快速建模

在多层结构（如夹层天线罩）工程中，对其构件尺寸、壁厚、材料选择及结构细节的设计都必须考虑模型的电气特性，因此对建模能力的要求更高。

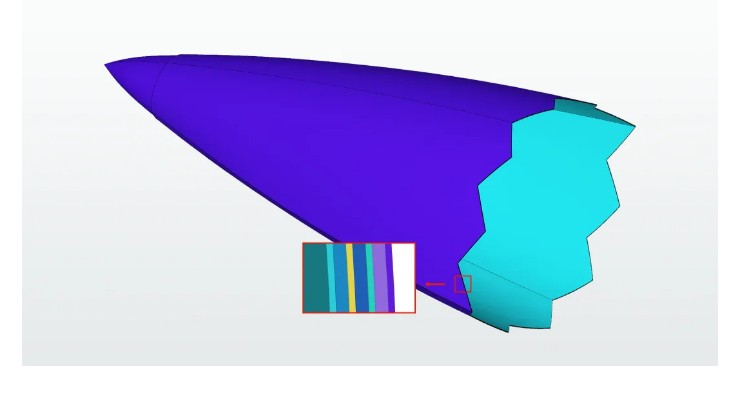

RDSim新增的多层结构快速建模功能，可以基于任意面模型建立任意层数的多层夹层结构。用户只需选中特定面，点击厚度，即可生成多层体结构，且每个薄层均支持单独设置剖分属性、材料属性和算法，高度适用于不规则多层结构（如多层介质天线罩）的快速建立。

04 馈源快速设计

在抛物面天线的设计中，天线的方向性严重依赖于馈源。因此，此类天线对馈源设计有着较高的要求，如：馈源方向图需与抛物面张角匹配以减少能量泄露；馈源需具有稳定的相位中心；在保证电性能的前提下，尺寸尽可能小，避免遮挡等等。然而，缘于大部分馈源复杂的结构参数和较大的未知量，其优化仿真通常耗时并较难实现。

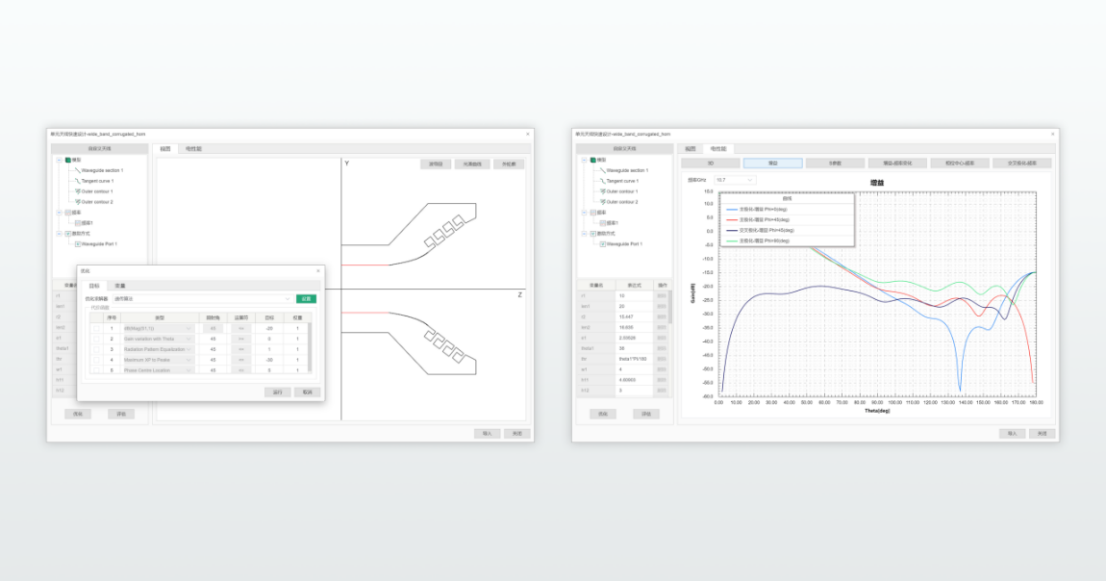

针对上述问题，RDSim新增的馈源快速设计模块提供了馈源天线的设计-优化-自动建模的一体化解决方案。该模块根据用户的参数输入迅速设计多种轮廓类型的纵向槽/横向槽波纹喇叭馈源天线和与其匹配的波导结构，并利用旋转对称矩量法（MOM-BOR）和多种高效优化算法进行高效优化，保证馈源的电性能精准符合设计指标。优化后的模型结构参数支持一键生成参数化三维模型，结合反射面模型，进行后续反射面天线分析。

05 天线罩快速仿真

在实际工程中，载体天线罩通常属于电大（十倍波长以上）/超电大（百倍波长以上）部件，具备平面、曲面、对称、异形等多种结构形式，对于功率传输系数（透波率）、瞄准误差、副瓣电平等电性能指标的要求极高。因此，天线罩仿真是对软件的算力、效率、精度极具挑战的应用领域。

RDSim新增的天线罩快速仿真模块高度贴合工程应用需求，支持通过单次仿真精准高效地分析天线罩于各个入射波位下地电特性。该模块采用口面场等效源替代发射天线/阵列，在保证仿真精度地前提下大幅度缩减未知量，提升仿真速度。口面场设置支持机械/相位波束扫描，模拟真实相控阵的物理旋转和阵元的相位加权，并于算法层面实现千级波位的多激励一次性求解。结合强大的后处理，自动计算出多入射波位下的透波率、瞄准误差等关键指标，尤为适用于工程应用中电大/异形天线罩的全面指标分析。

06 外部调用

新版RDSim的脚本功能涵盖了脚本外部调用和脚本录制两大核心部分。用户可以使用Python脚本进行快速建模、激励设置、结果设置、剖分、运行等全面的工程操作。通过脚本录制，用户可以轻松地将操作流程转化为Python脚本，并对脚本进行2次编辑和重复调用，避免仿真中的重复性工作。

RDSim2023.03精彩不断，其他详细功能更新敬请期待！
